脉冲涡轮流量计

发布时间:2021-03-23 09:03:39人气:3055

脉冲涡轮流量计








HH-LWGY脉冲涡轮流量计是一种速度式仪表,它具有结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等,用于封闭管道中测量低粘度气体的体积流量和总量。在石油,化工,冶金,城市燃气管网等行业中具有使用价值。
工作原理:
脉冲涡轮流量计的工作原理是流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k;式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

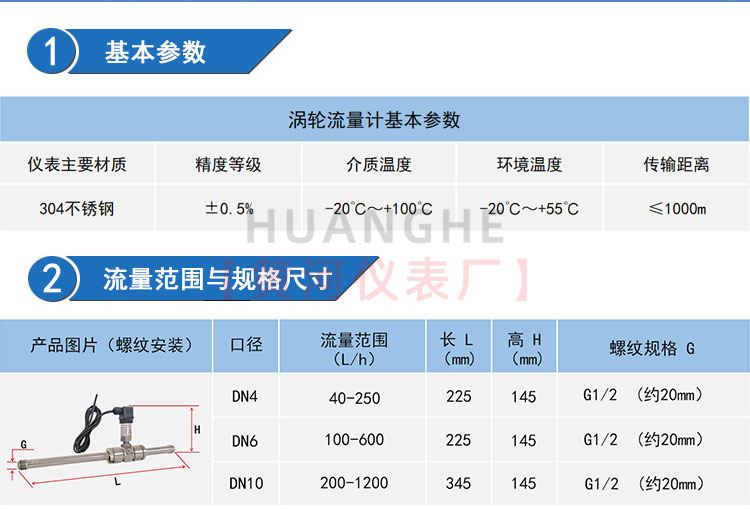

黄河仪表涡轮流量计主要技术参数
黄河仪表涡轮流量计材质选型

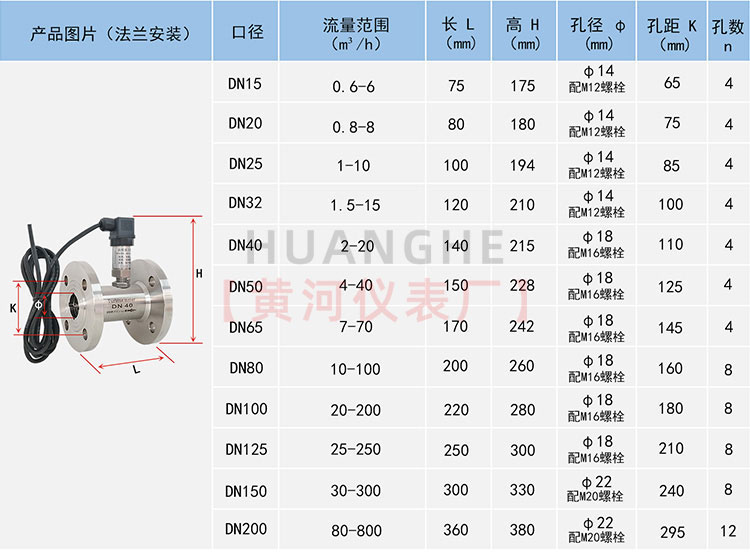

黄河仪表涡轮流量计产品外形尺寸
黄河仪表涡轮流量计产品尺寸
黄河仪表涡轮流量计产品尺寸
黄河仪表涡轮流量计接线标准
