小口径涡轮流量计

发布时间:2021-03-23 09:01:34人气:2741

小口径涡轮流量计















【产品概况】

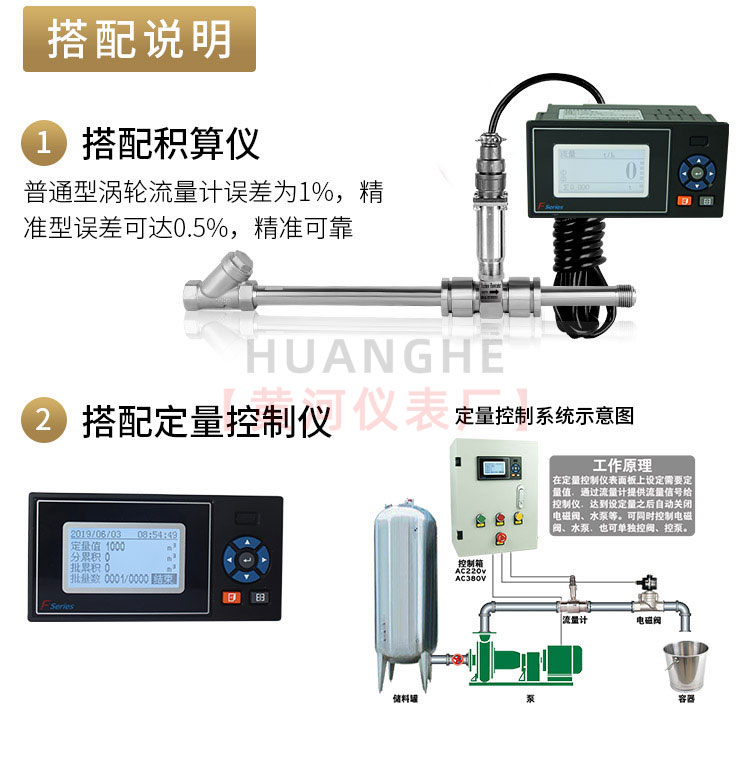

小口径涡轮流量计主要指口径DN15以下的螺纹或法兰型流量计,采用低功耗单片机技术,具有机构紧凑、读数直观清晰、可靠性、不受外界电源干扰、抗雷击、成本低等。相应的二次显示仪表配套使用可用于测量液体的瞬时和累计流量。也可与定量控制仪配套使用,实现工业液体定量控制使用。
【技术参数】
◆测量口径: 管道式:DN4~DN25(小口径)可定制300mm;
◆精度等级:±0.5%,±1.0%;
◆环境温度: -20℃~+50℃;
◆介质温度: 测量液体:-20℃~+120℃;
◆公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa;
◆防爆等级: ExdIIBT4;

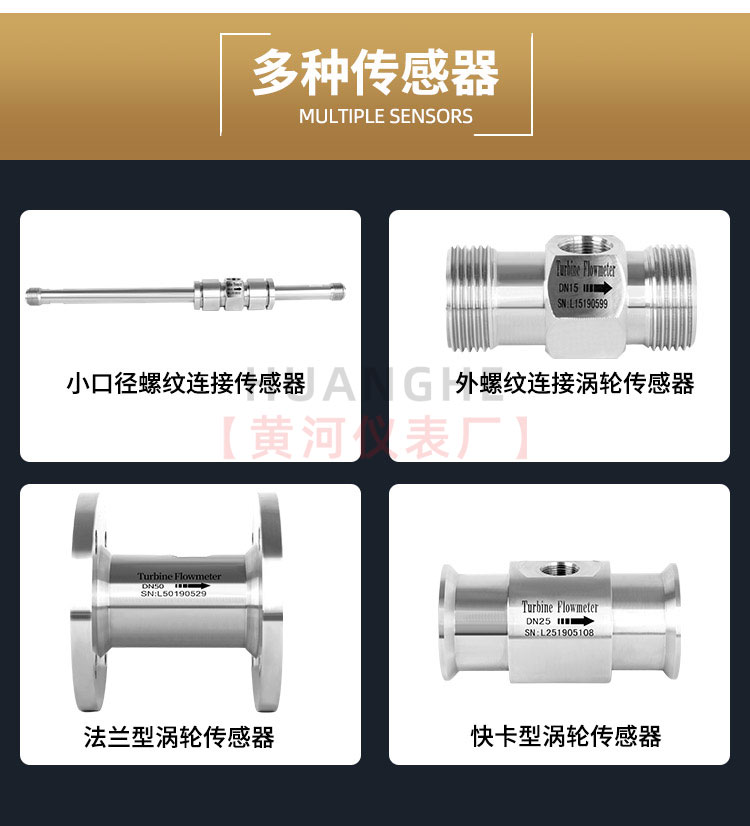

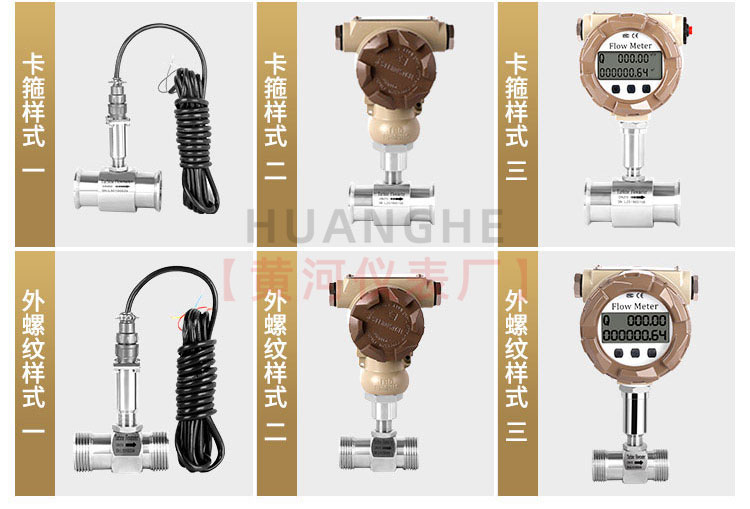

◆连接方式: 螺纹连接、卡箍连接、法兰连接、插入式等;
◆输出功能:脉冲输出,4~20mA两线制电流输出,带有RS485通迅接口
【产品特点】
◆具有非线性补偿功能的智能流量显示器(无显示、4-20MA输出、脉冲输出可选)
◆采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,提高了轴承寿命,并可在有少量泥沙与污物的介质中工作;
◆采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能;
◆容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开;
◆有较强抗磁干扰和振动能力、性能可靠、寿命长;
◆现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上;
【显示方式】
(1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
小口径涡轮流量计供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部
(3)温压补偿型3V锂电池安装于仪表内部

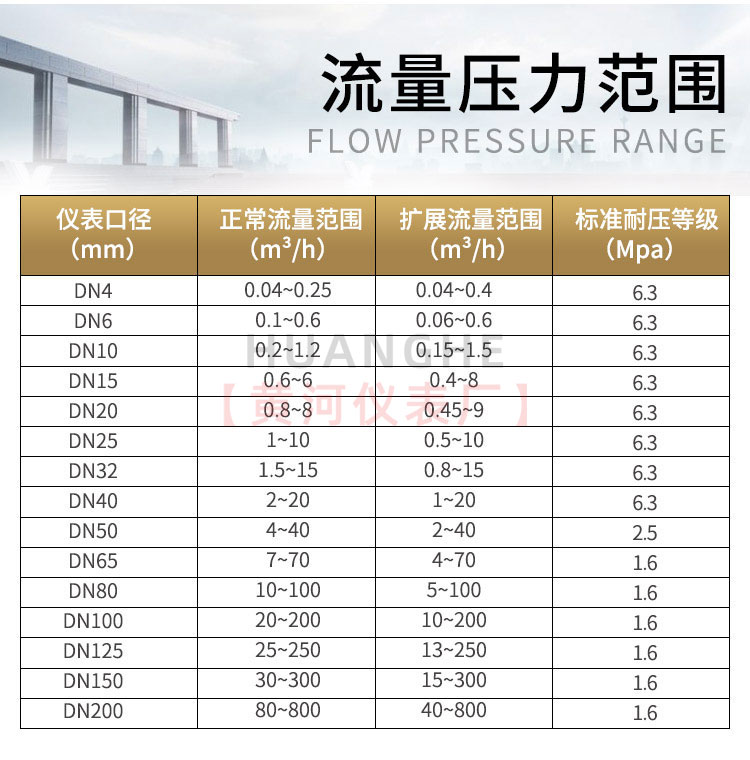

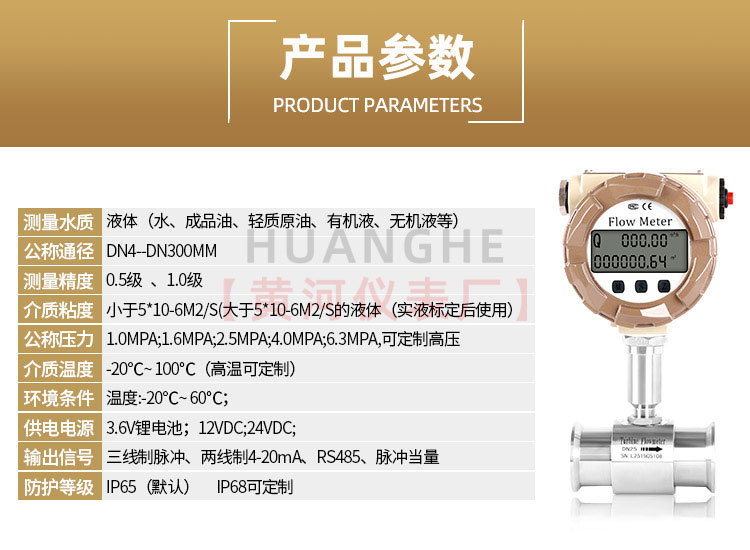

黄河仪表涡轮流量计主要技术参数
黄河仪表涡轮流量计材质选型

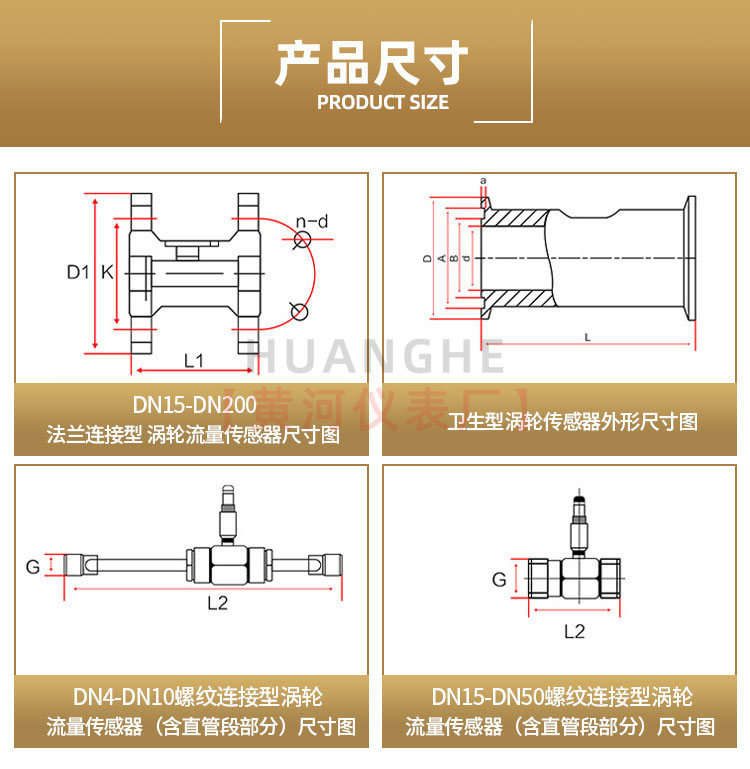

黄河仪表涡轮流量计产品外形尺寸
黄河仪表涡轮流量计产品尺寸
黄河仪表涡轮流量计产品尺寸
黄河仪表涡轮流量计接线标准
